Datos del producto:
|
conductor: | cobre, aluminio | Aislamiento: | Cloruro de polivinilo (PVC) |
---|---|---|---|
armadura: | DSTA, SWA, AWA | Envoltura externa: | PVC, LSZH |
Muestra: | Muestra libre | Color: | Negro o como requisito |
Aplicación: | Etc. de la construcción, industrial, subterráneo. | estándar: | IEC, JIS, UL, BS, IEC, ASTM, ESTRUENDO |
Alta luz: | low voltage electrical wire,low voltage armored cable |
El PVC aisló el cable eléctrico LSZH de la baja tensión de 0.75mm2 - 1000mm2

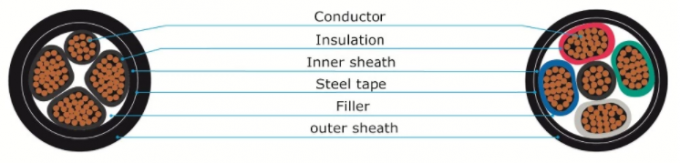

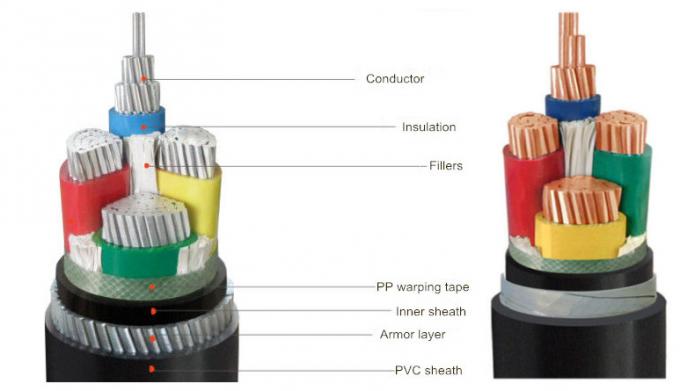

Conductor: Cobre o aluminio sólido o trenzado
Aislamiento: Cloruro de polivinilo (PVC)
Llenador: Filamento del polipropileno con la cinta traslapada del atascamiento
Carpeta: Cinta obligatoria
Envoltura interna: Cloruro de polivinilo (PVC) o polietileno (PE)
Blindaje: AWA (armadura de aluminio del alambre) o SWA (armadura del alambre de acero) o STA (armadura de acero de la cinta) o unarmoured
Envoltura: Cloruro de polivinilo (PVC)
USO AISLADO PVC DEL CABLE ELÉCTRICO DE LA BAJA TENSIÓN
El bajo cable eléctrico aislado pvc de la tensión se utiliza para las líneas de la transmisión y de la distribución de la corriente eléctrica con el voltaje clasificado CA Uo/U hasta e incluir 0.6/1kV. Para la instalación al aire libre e interior en ubicaciones húmedas y mojadas, puesto directamente en la tierra donde están presentes las tensiones mecánicas excesivas en inclinarse y terrenos móviles y en la colocación vertical o inclinada así como en las ubicaciones susceptibles al desplazamiento.
ÁREA AISLADA PVC DEL CABLE ELÉCTRICO NORMINAL DE LA BAJA TENSIÓN
0.75mm2, 1mm2, 1.5mm2, 2.5mm2, 4mm2, 6mm2, 10m2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2, 400mm2, 500mm2, 630mm2, 800mm2, 1000mm2
CORAZONES DEL CABLE ELÉCTRICO DE LA BAJA TENSIÓN
1 base, 2 quita el corazón, 3 quita el corazón, 4 quita el corazón, 5 quita el corazón, 2+1 quita el corazón, 3+1 quita el corazón, 3+2 quita el corazón, la base 4+1
CARACTERÍSTICAS AISLADAS PVC DEL CABLE DE LA BAJA TENSIÓN
1. Temperatura de trabajo a largo plazo: 70℃
2. temperatura del cortocircuito: no más que 160℃. (La vez última no es durante 5 segundos).
3. Colocación de temperatura: No menos que 0℃.
4. fácil para la instalación, el doblez fácil y la luz.
TIPOS DE CABLE ELÉCTRICO AISLADOS PVC DE LA BAJA TENSIÓN
Tipo | Nombre |
VV VLV |
El conductor del cobre (aluminio), PVC aisló y forró el cable de transmisión |
VY VLY |
Revista el conductor con cobre (de aluminio), PVC aislado, cable de transmisión forrado PE |
VV22 VLV22 |
Revista el conductor con cobre (de aluminio), PVC aislado, Acero-cinta acorazada, cable de transmisión forrado PVC |
VV23 VLV23 |
Revista el conductor con cobre (de aluminio), PVC aislado, Acero-cinta acorazada, cable de transmisión forrado PE |
VV32 VLV32 |
Revista el conductor con cobre (de aluminio), PVC aislado, Acero-alambre fino acorazado, cable de transmisión forrado PVC |
VV33 VLV33 |
Revista el conductor con cobre (de aluminio), PVC aislado, cable de transmisión forrado PE |
VV42 VLV42 |
Revista el conductor con cobre (de aluminio), PVC aislado, Acero-alambre grueso acorazado, cable de transmisión forrado PVC |
VV43 VLV43 |
Revista el conductor con cobre (de aluminio), PVC aislado, Acero-alambre grueso acorazado, cable de transmisión forrado PE |
3 DATOS UNARMOURED DEL CABLE DE LA BAJA TENSIÓN DEL PVC DE LA BASE
No.cores x cruz-sec. |
Aislamiento grueso |
Nominal Envoltura |
Ø externo aproximadamente. |
peso aproximadamente. |
Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | resistencia máxima de DC en 20℃ |
---|---|---|---|---|---|---|---|
milímetro de ² | milímetro | milímetro | milímetro | kilogramo/kilómetro | A | A | Ω/km |
3×1.5 | 0,7 | 1,8 | 10,1 | 132 | 21 | 28 | 12,1 |
3×2.5 | 0,7 | 1,8 | 11,0 | 171 | 28 | 37 | 7,41 |
3×4.0 | 0,7 | 1,8 | 12,0 | 225 | 37 | 48 | 4,61 |
3×6.0 | 0,7 | 1,8 | 13,1 | 296 | 47 | 61 | 3,08 |
3×10 | 0,7 | 1,8 | 15,3 | 440 | 64 | 82 | 1,83 |
3×16 | 0,7 | 1,8 | 17,5 | 638 | 85 | 107 | 1,15 |
3×25 | 0,9 | 1,8 | 21,0 | 954 | 115 | 138 | 0,73 |
3×35 | 0,9 | 1,8 | 23,1 | 1266 | 140 | 165 | 0,52 |
3×50 | 1,0 | 1,8 | 23,4 | 1614 | 168 | 198 | 0,39 |
3×70 | 1,1 | 1,9 | 27,4 | 2264 | 213 | 242 | 0,27 |
3×95 | 1,1 | 2,0 | 30,6 | 2975 | 263 | 290 | 0,19 |
3×120 | 1,2 | 2,1 | 34,0 | 3776 | 307 | 330 | 0,15 |
3×150 | 1,4 | 2,3 | 38,6 | 4682 | 357 | 371 | 0,12 |
3×185 | 1,6 | 2,4 | 43,3 | 5802 | 415 | 418 | 0,10 |
3×240 | 1,7 | 2,6 | 48,1 | 7437 | 498 | 485 | 0,08 |
3×300 | 1,8 | 2,8 | 52,2 | 9313 | 575 | 548 | 0,06 |
