Datos del producto:
|
conductor: | Cobre, aluminio, aleación de aluminio | Aislamiento: | XLPE, PVC, PE |
---|---|---|---|
Color: | Negro o como su petición | estándar: | GB/T12527, BS, IEC, ASTM, ESTRUENDO |
Tensión nominal: | 1KV, 10KV, 35KV | embalaje: | Tambor de madera, tambor de madera de acero, bobina |
Muestra: | Libre, ofrecido | ||
Alta luz: | aerial bundled cable,abc power cable |
Base de aluminio del cable cinco del ABC del PVC PE de XLPE para la transmisión de poder aérea
Estándar del cable liado antena de ABC
IEC228, IEC209, IEC60502, ASTM ANSI/ICEA S-76-474, NFC 33-209, HRN HD 626 S1/parte 626/BS7870/GB/T12527-2008 del VDE 0276 del estruendo
Tipo de cable liado antena de ABC
No. | Tipo de producto | Uso |
1 | Cable aéreo aislado PVC del paquete | Para la transmisión de poder aérea |
2 | Cable aéreo aislado PE del paquete | |
3 | Cable aéreo aislado XLPE del paquete | |
4 | Alambre de aluminio reforzado acero con el cable aéreo aislado PVC del undle de b | Para la transmisión de poder aérea, capaz de llevar al moderado que tira de la fuerza. |
Gama de la producción de cable liado antena de ABC
Voltaje: 1kv, 10kv, 35kv
No de corazones: 1, 2, 3, 4, 5, 3+1, 4+1, 3+2
Superficie transversal nominal: 10~1500mm2

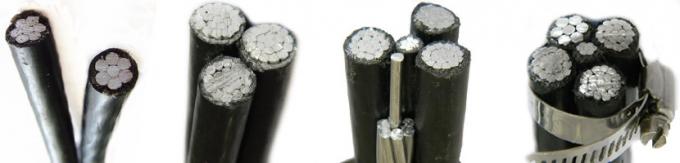

Construcción del cable liado antena de ABC:
Conductor de la fase: cobre, aluminio, aleación de aluminio trenzada
Conductor neutral: aluminio trenzado (AAC), aleación de aluminio trenzada (AAAC), acero de aluminio del conductor reforzado (ACSR)
Aislamiento: PVC, XLPE, PE
(Observación: Ésta es apenas la construcción normal. El CABLE de HUANGHE puede también diseñar y producir los cables según su requisito especial.)

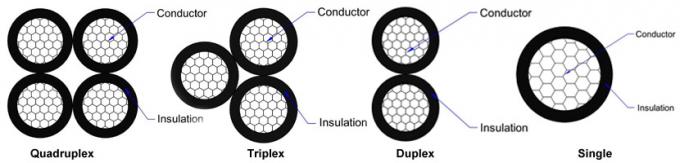

Uso del cable liado antena de ABC:
Cable aéreo aislado de la sola base
La línea cubierta alambre se utiliza sobre todo para las líneas secundarias de arriba de la distribución. No es eléctricamente - conductor aislado y se trata como conductor desnudo cuando está instalada.
Cable de descenso a dos caras del servicio
Para suministrar servicio aéreo de 120 voltios para el servicio temporal en el alumbrado de los emplazamientos de la obra, al aire libre o público. Para el servicio en 600 voltios o baje en una temperatura del conductor del máximo de 75 °C.
Cable de descenso triple del servicio
Para suministrar poder de las líneas de la utilidad al weatherhead del consumidor. Para el servicio en 600 voltios o menos (entre fases) en una temperatura del conductor de 75°Cmaximum para el aislamiento del polietileno o el máximo 90°C para la cruz ligó el aislamiento.
Cable de descenso Quadruplex del servicio
Utilizado para suministrar poder de 3 fases, generalmente de un transformador polo-montado, a la cabeza del servicio del usuario donde la conexión al cable de la entrada de servicio se hace. Para ser utilizado en el voltaje de 600 voltios o menos de entre fases y en la temperatura del conductor no para exceder 75°C para el polietileno aisló el conductor o 90°C para el polietileno ligado cruz aisló los conductores.
datos liados antena del cable de 600V ABC
Número de corte transversal del nominal de los corazones x | Diámetro total | Peso | Resistencia máxima del conductor | Carga de fractura mínima | Grado actual |
² de No.×mm | milímetro | Kg/Km | Ω/Km | kN | A |
RM 1x16 | 8,0 | 74 | 1910 | 2,5 | 72 |
RM 1x25 | 9,0 | 106 | 1200 | 4,0 | 107 |
RM 1x95 | 15,4 | 333 | 0.320 | 13,7 | 240 |
RM 1x185 | 21,0 | 611 | 0.164 | 28,7 | 389 |
RM 1x240 | 24,0 | 801 | 0.125 | 37,2 | 467 |
RM 2x16 | 15,6 | 147 | 1910 | 2,5 | 72 |
RM 2x25 | 18,0 | 208 | 1200 | 4,0 | 107 |
RM 2x70 | 25,4 | 505 | 0.443 | 10,7 | 205 |
RM 4x16 | 18,8 | 286 | 1910 | 2,5 | 72 |
RM 4x70 | 31,8 | 1,009 | 0.443 | 10,7 | 205 |
RM 4x95 | 37,8 | 1,332 | 0.320 | 13,7 | 240 |
RM 4x70 + 1x25 | 360 | 1105 | 0,443/1,200 | 10,7/4,0 | 205/107 |
RM 4x70 + 2x25 | 400 | 1217 | 0,443/1,200 | 10,7/4,0 |
205/107 |
