Datos del producto:
|
Base del conductor: | Cobre recocido o aluminio dibujado duro | Material de aislamiento: | Polietileno reticulado (XLPE) |
---|---|---|---|
Tipos acorazados: | DSTA/SWA/AWA o Unarmoured | Material externo de la envoltura: | Cloruro de polivinilo (PVC) |
Estándar: | ESTRUENDO DEL IEC ASTM DE LAS BS, IEC 60502-2, GB12706, IEC60228 | Color: | Negro o como requisito |

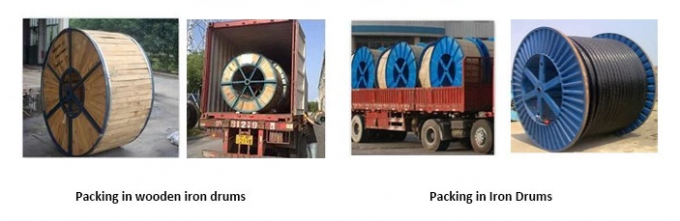

El embalar: | tambor del De madera-acero, tambor de acero, tambor de madera | Requiremets especial: | El halógeno resistente al fuego, ignífugo, bajo del humo libera |
Muestra: | Y, con tal que | Uso: | Distribución subterráneo, de la construcción, industrial, de poder y línea de transmisión |
Voltaje: | 12kV | ||
Alta luz: | mv power cable,xlpe medium voltage cables |
tipos acorazados resistentes al fuego de la SWA AWA del cable medio DSTA del voltaje 12KV
ESTÁNDAR MEDIO DEL CABLE DEL VOLTAJE XLPE
International: IEC 60502, IEC 60228
China: GB/T 12706
Otros estándares tales como BS, estruendo e ICEA a petición
VOLTAJE MEDIO DEL CABLE DEL VOLTAJE XLPE
3.6/6 (7,2) kilovoltios, 3.6/6.6 (7,2) kilovoltios, 6 10(12) kilovoltios, 6,35/11(12) kilovoltios, 8,7/10(15) kilovoltios, 12/20(24) kilovoltio, 12,7/22(24) kilovoltios, 18/30(36) kilovoltio, 19/33(36) kilovoltio, 21/35kv, 26/35kv
CONSTRUCCIÓN MEDIA DEL CABLE DEL VOLTAJE XLPE
1. Base de cobre desnuda redonda o base del aluminio trenzada según IEC 60228
2. capa semi-conductora interna
3. aislamiento XLPE de la base
4. código de color según HD 308 S2
5. capa semi-conductora externa
6. cinta Semi-conductora
7. pantalla de cobre de la cinta
8. llenador
9. envoltura interna del PVC
10. doble de la cinta de acero galvanizada (DSTA) o del alambre de acero galvanizado (SWA),
Doble de la cinta de aluminio (DATOS) o del alambre de aluminio (AWA)
11 envoltura externa del PVC (rojo o negro)
ÁREA DE SECCIÓN MEDIA DEL CABLE DEL VOLTAJE XLPE
25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2,120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2
USO MEDIO DEL CABLE DEL VOLTAJE XLPE
Este cable del xlpe del milivoltio se utiliza para la transmisión de poder y la línea de la distribución con voltaje en 12kV y abajo.
El cable de transmisión medio aislado xlpe del voltaje se utiliza principalmente en tierra, dentro y fuera de las instalaciones, al aire libre, en los canales etc. del cable. Y el cable acorazado del xlpe podía ser cierta tensión mecánica más pesada del oso y tensión extensible.
CARACTERÍSTICAS MEDIAS DEL CABLE DEL VOLTAJE XLPE
Temperatura máxima del conductor: debajo de normal (90℃), emergencia (130℃ o cortocircuitan no más que 5 condiciones de s (250℃).
Min. Ambient Temp. 0℃, después de la instalación y solamente cuando el cable está en un de posición fija.
Radio de doblez mínimo: cable O.D de 15 x para la sola base
cable O.D de 12 x para la base multi
TIPO Y TAMAÑO MEDIOS DE CABLE DEL VOLTAJE XLPE
Cable de transmisión del milivoltio (11kv 15kv 33kv) |
||
Modelo y descripción Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kilovoltios |
Base de No.of |
Área seccionada transversalmente del conductor (mm2) |
aislamiento del xlpe |
1 base base 3 |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 milímetros sq |
Base del Cu |
||
YJV, N2XSY, PVC forró el cable de transmisión |
||
YJV22, cinta de acero acorazada, PVC forró el cable de transmisión |
||
YJV32, YJV42, alambre de acero acorazado, PVC forró el cable de transmisión |
||
Base del Al |
||
YJLV, NA2XSY, PVC forró el cable de transmisión |
||
YJLV22, cinta de acero acorazada, PVC forró el cable de transmisión |
||
YJLV32, YJLV42, alambre de acero acorazado, PVC forró el cable de transmisión |
CIFRE EL SIGNIFICADO
YJ: Aislamiento de XLPE
L: Conductor de aluminio
V: Envoltura del PVC
32: Corazones del alambre de acero armoring-3
22: Corazones de acero de la cinta armoring-3
72: Base de aluminio del alambre armoring-1
62: Base de la cinta armoring-1 del acero inoxidable
ZR: Ignífugo
DATOS TÉCNICOS del SOLO CABLE UNARMOURED de la BASE 12KV
