Datos del producto:
|
Aplicación: | Gastos generales | Material de aislamiento: | Ninguno, desnudo |
---|---|---|---|
Chaqueta: | Ninguno, desnudo | estándar: | ASTM B232, IEC61089, BS215, DIN48204, BS EN50182, GB/T 1179-2008 etc. |
embalaje: | bobinas, tambores de madera, tambores de acero o tambores acero-de madera | Garantía: | 1 año |
Alta luz: | overhead aerial cable,abc aluminium cable |
El conductor de aluminio liado antena XLPE del poder del cable aisló 0.6kv/1kv
El cable aéreo del paquete (cable de ABC) es un concepto muy innovador para la distribución de poder de arriba con respecto al sistema de distribución de arriba del conductor desnudo convencional.
Proporciona de alto nivel de la seguridad y confiabilidad, apagones más bajos y última economía del sistema reduciendo la instalación, el mantenimiento y el coste operativo.
Los cables aéreos del paquete del LV se diseñan para suministrar servicio aéreo de 600/1000 voltio para el servicio temporal en los emplazamientos de la obra, como descenso del servicio (polo de poder a la entrada de servicio), como alumbrado secundario del cable (polo al polo) o público.
2. Estándar:
Diseño básico a los estándares de ASTM/del IEC/del GB/NFC 33-209.
3. Uso:
Utilizado sobre todo para las aplicaciones de servicios de arriba tales como alumbrado público, iluminación al aire libre, y servicio temporal para la construcción. Para ser utilizado en el voltaje de 600V entre fases o menos y en las temperaturas del conductor para no exceder 75℃ para el conductor aislado polietileno o 90℃ para los conductores aislados crossliked del polietileno (XLPE).

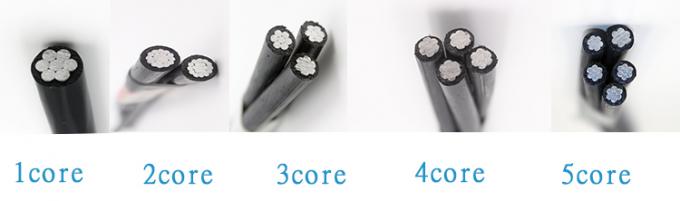

cable aéreo por encima aislado XLPE de aluminio del paquete del conductor del poder 0.6/1kv
número de corte transversal del xNominal de los corazones | diámetro total | peso | Resistencia del conductor de Maxinum | Minimun que rompe la carga | grado actual |
---|---|---|---|---|---|
No.xmm2 | milímetro | kg/km | Ω/Km | KN | A |
RM 1x16+1x25 | 15,3 | 160 | 1.910 | 2,5 | 72 |
RM 3x16+1x25 | 19 | 290 | 1.200 | 4,0 | 107 |
RM 3x25+1x25 | 23,2 | 400 | 0.868 | 5,5 | 132 |
RM 3x35+1x25 | 25,6 | 500 | 0.641 | 8,0 | 165 |
RM 3x50+1x35 | 30 | 680 | 0.443 | 10,7 | 205 |
RM 3x70+1x50 | 34,9 | 920 | 0.320 | 13,7 | 240 |
RM 3x95+1x70 | 40,6 | 1270 | 0.253 | 18,6 | 290 |
RM 3x120+1x70 | 44,1 | 1510 | 0.206 | 23,2 | 334 |
RM 3x150+1x95 | 49,2 | 1870 | 0.164 | 28,7 | 389 |
RM 3x185+1x120 | 54,9 | 2340 | 0.125 | 37,2 | 467 |
RM 3x25+1x25+1x16 | 23,2 | 470 | 1.910 | 2,5 | 72 |
RM 3x35+1x25+1x16 | 25,6 | 560 | 1.200 | 4,0 | 107 |
RM 3x50+1x35+1x16 | 30 | 740 | 0.868 | 5,5 | 132 |
RM 3x70+1x50+1x16 | 34,9 | 980 | 0.641 | 8,0 | 165 |
RM 3x95+1x70+1x16 | 40,6 | 1330 | 0.443 | 10,7 | 205 |
RM 3x120+1x70+1x16 | 44,1 | 1580 | 0.320 | 13,7 | 240 |
RM 3x150+1x95+1x16 | 49,2 | 1940 | 0.206 | 23,2 | 334 |
RM 3x185+1x120+1x16 | 54,9 | 2410 | 1.910 | 2,5 | 72 |
cable aéreo por encima aislado XLPE de aluminio del paquete del conductor del poder 0.6/1kv
